Когда выходное напряжение генератора HD65 HD72 HD78 COUNTY КАУНТИ  повышается, запитывается диод Зенера Dz, который подает базовый ток к транзистору Tr1 и запускает его в работу.

Это приводит к замыканию базового тока транзистора большой мощности на Tr1. Мощный транзистор отключается, и подача тока прекращается, в результате чего происходит снижение выходного напряжения генератора HD65 HD72 HD78 COUNTY КАУНТИ .

Когда выходное напряжение генератора падает, диод Зенера Dz отключается, запуская в работу транзистор большой мощности и, тем самым, повышая напряжение снова посредством подачи тока возбуждения.

Таким образом, регулирование выходного напряжения генератора достигается благодаря тому, что IC-регулятор постоянно повторяет этот рабочий цикл. Цепь зарядки

Цепь зарядки HD65 HD72 HD78 COUNTY КАУНТИ  работает следующим образом:

1. Перевод пускового переключателя в положение ON (включено).

2. Запуск двигателя

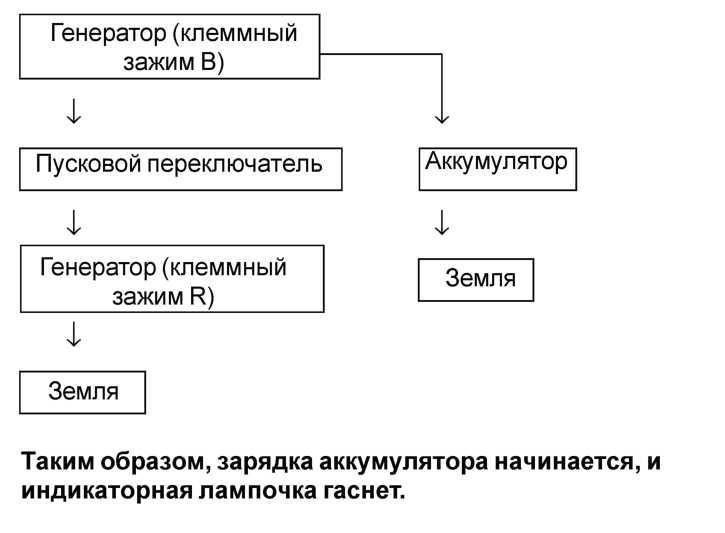

После запуска двигателя  HD65 HD72 HD78 COUNTY КАУНТИ  и начала работы генератора, когда напряжение на его клеммном зажиме B становится выше выходного напряжения аккумулятора, ток начинает заряжать аккумулятор по следующей схеме:
